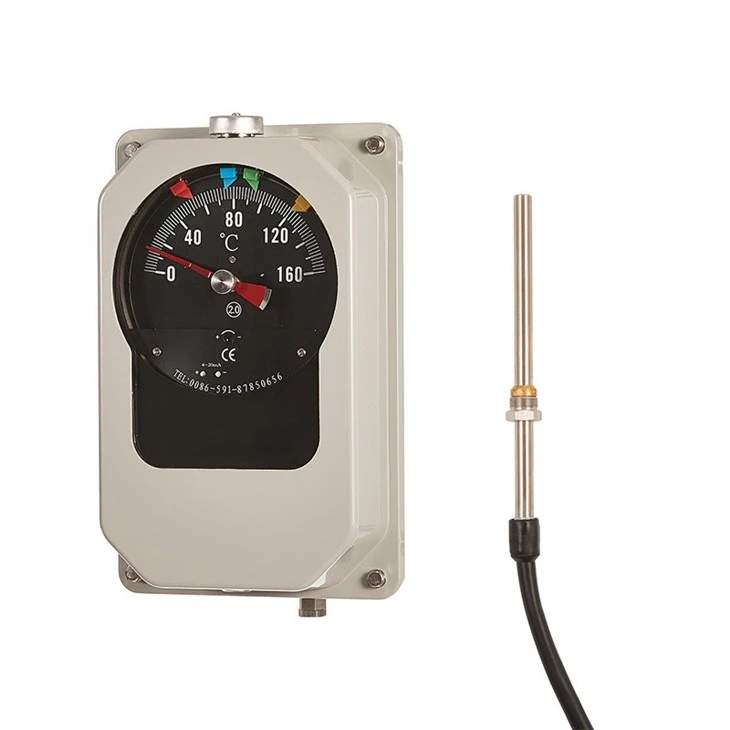

Precimeasure o'rash harorati ko'rsatkichi

Biz transformator ichidagi eng yashirin xavflarni aniq ko'rinadigan asosiy texnologiyadan foydalanamiz. An'anaviy usullar faqat yog 'haroratini o'lchaydi, haqiqiy xavf esa ko'pincha erishib bo'lmaydigan o'ralgan issiq joylarda paydo bo'ladi. Buni hal qilish uchun biz innovatsion ravishda "bimetalik chiziq + KT tokini ulash" ga asoslangan analog monitoring texnologiyasidan foydalanamiz. Bu nazorat moslamasi ichidagi isitish elementiga o'rashning eng issiq nuqtasidagi haroratni aniq taqlid qilib, transformatorning yuk oqimi bilan real vaqtda-o'zgarishiga imkon beradi. Bu shuni anglatadiki, siz nafaqat joriy haroratni 4 dyuymli ko'zga ko'ringan terish orqali intuitiv ravishda o'qiy olasiz, balki qayta o'rnatiladigan ko'rsatgich orqali tarixiy cho'qqilarni ham kuzatishingiz mumkin. Biz monitoringning aniqligida tub sakrashni amalga oshiramiz, bu sizga transformatorning izolyatsiyasining ishlash muddatini faol ravishda himoya qilish va ish xavfsizligini sizning nazoratingizda ushlab turish imkonini beradi.

Transformatorning umumiy termal holatini to'g'ri tushunish nosozliklarning oldini olish uchun juda muhimdir. Shuning uchun bizning ishlab chiqilgan Yog 'harorati ko'rsatkichi (OTI) yog'{1}}korroziyaga-bardoshli, yuqori-haroratga-bardoshli datchik probini to'g'ridan-to'g'ri transformator moy kamerasiga joylashtiradi. Toʻliq yopilgan suyuqlikni kengaytirish tizimidan foydalanib, u real vaqtda-yogʻning yuqori harorati haqidagi asosiy maʼlumotlarni ishonchli-toʻplaydi. Bu sizga transformatorning termal holatiga eng to'g'ridan-to'g'ri "ko'z" bilan qarashni ta'minlaydi va har qanday murakkab ish stsenariysida doimiy, barqaror harorat monitoringini olishingizni ta'minlaydi. Bu aniq himoya va xabardor qilingan texnik qarorlarni amalga oshirish uchun mustahkam, ishonchli poydevor yaratadi.

Biz aqlli boshqaruv qobiliyatini mahsulotning asosiga joylashtiramiz. U yuqori{1}}aniqlikdagi mikro-kalitlar, joriy konversiya birligi va masofaviy interfeyslarni birlashtiradi. Haqiqiy -oʻrash va moy harorati maʼlumotlariga asoslanib, u sovutish tizimlarini avtomatik va aniq ishga tushirishi/toʻxtatishi yoki signallarni ishga tushirishi mumkin. Bu passiv monitoringdan faol tartibga solishga muhim sakrashga erishadi. Bundan tashqari, standart 4-20 mA signal chiqishi orqali ma'lumotlar sizning PLC, DCS yoki masofaviy monitoring platformalariga muammosiz birlashadi. Biz siz uchun yaratganimiz mahalliy avtomatik himoyani masofaviy markazlashtirilgan boshqaruv bilan birlashtirgan, transformatorning ishlash ishonchliligi va boshqaruv samaradorligini sezilarli darajada oshiradigan, aqlli texnik xizmat ko‘rsatishni amaliy haqiqatga aylantiradigan yechimdir.

Transformator yuki o'zgarganda, Precimeasure Winding Temperature Indicator birinchi navbatda CT oqimining o'zgarishi orqali o'rash haroratining ko'tarilish tendentsiyalarini bashorat qiladi va bu erta ogohlantirishlarni keltirib chiqaradi. Agar harorat ko'tarilishda davom etsa, moy harorati moduli bir vaqtning o'zida yog'ning haddan tashqari yuqori-haroratini aniqlaydi va tizimni darhol bosqichma-bosqich sovutish strategiyasini ishga tushirishga undaydi (engil yukda energiyani tejash, og'ir yukda majburiy sovutish)-. Harorat xavfsiz chegaralarga qaytsa, sovutish uskunasi avtomatik ravishda o'chadi. Bu toʻliq avtomatlashtirilgan "bashoratni{5}}himoya qilish-energiya tejash" jarayonini boshqarishga erishadi.

Biz bilamizki, faqat yog 'haroratini kuzatuvchi an'anaviy echimlar ogohlantiruvchi ko'r nuqtaga ega. Shunday qilib, bizning yechimimiz innovatsion ravishda "o'rash issiq{1}} nuqta" va "moy harorati" ning ikki tomonlama, aniq monitoringini ta'minlaydi. Bu sizga bir vaqtning o'zida umumiy sovutish holatini aks ettiruvchi yog 'haroratini kuzatish va izolyatsiyaning ishlash muddatini belgilaydigan o'rashning eng issiq joyidagi haroratni to'g'ridan-to'g'ri ko'rish imkonini beradi. Ushbu ikki muhim oʻlchov maʼlumotlarini oqilona tahlil qilish orqali tizim “yukning keskin oʻzgarishi natijasida mahalliy qizib ketish” va “sovutishning nosozligi tufayli umumiy harorat koʻtarilishi” oʻrtasidagi farqni aniqlay oladi, bu esa bir nuqtali monitoringga xos boʻlgan notoʻgʻri xulosalar va oʻtkazib yuborilgan signallardan tubdan qochadi. Bu siz uchun yanada faol va ishonchli xavfsizlikni himoya qilish tizimini yaratadi, xavf identifikatsiyasini yangi darajaga ko'taradi va transformatorning ishlash xatarlari doimo ma'lum va nazorat qilinishini ta'minlaydi.

Og'ir ish sharoitida tashqi quvvat manbai ishonchliligi va-saytda tez-tez texnik xizmat ko'rsatish yashirin xarajatlar va xavflarni anglatadi. Shuning uchun biz mahsulotni tashqi quvvatga bog‘liqlikni butunlay yo‘q qilib, quvvat bilan bog‘liq muammolar tufayli himoya nosozligining asosiy sababini yo‘q qilib, aniq jismoniy kengayish tamoyillaridan foydalangan holda mahalliy kommutatsiyani amalga oshirish va boshqarish uchun mahsulotni ishlab chiqdik. Shu bilan birga, uning to'liq muhrlangan konstruktsiyasi-joyda kalibrlash yoki kesishni talab qilmasdan, murakkab muhitda uzoq muddatli barqarorlikni ta'minlaydi. Ushbu "xizmat{6}}ta'mirlashsiz" dizayn tanlovlari orqali biz sizning uzoq muddatli operatsion yukingizni va potentsial xavflarni sezilarli darajada kamaytirishga-xavfsizlikni himoya qilishni chinakam ishonchli va muammosiz-bo'lishini maqsad qilganmiz.

Bizning yechimimiz o'zining asosiy KT tokini ulash texnologiyasi orqali an'anaviy yog 'harorati monitoringining termal inertsiya cheklovlarini engib o'tadi: yuk birdaniga ko'tarilganda, hatto yog' harorati sezilarli darajada ko'tarilishidan oldin ham o'rash haroratining ko'tarilish tendentsiyalarini oldindan sezishi mumkin. Bu xavfsizlik chegarasini kamaytirish va sovutishni ertaroq faollashtirish imkonini beradi, an'anaviy yondashuvlarda javob kechikishidan kelib chiqadigan qizib ketish xavfini hal qiladi. Bundan tashqari, tizim harorat gradientlari (majburiy/muvozanatli/iqtisod rejimlari) asosida bosqichma-bosqich sovutish boshqaruvini qo‘llab-quvvatlaydi, engil yuklarda energiya isrofgarchiligini oldini oladi va og‘ir yuklarda yetarlicha sovutish quvvatini ta’minlaydi. Bu sizga bir vaqtning o'zida xavfsizlikni faolroq himoya qilish va energiyani yanada aniq boshqarish imkonini beradi, bu esa transformatorning barqarorligini ta'minlagan holda uzoq{3}} muddatli operatsion xarajatlarni sezilarli darajada kamaytiradi.

Uskunalar talab qilinadigan sanoat muhitida uzoq vaqt davomida barqaror ishlashi kerakligi sababli, biz mahsulotni bardoshli alyuminiy qotishma korpusi va yuqori IP65 himoya darajasi bilan qurdik, bu esa uni chang, namlik va yog 'ifloslanishiga chidamli qiladi. U qattiq 2kV chidamli kuchlanish sinovlaridan o‘tdi va xavfsizlik va moslashuvchanlik uchun asosiy sanoat talablariga javob beruvchi 90-260V keng quvvat manbai kirishini qo‘llab-quvvatlaydi. Eng muhimi shundaki, biz sizning maxsus modelingiz va oʻrnatish stsenariyingizga moslashtirilgan-harorat diapazonlari yoki kapillyar uzunliklari uchun-moslashtirilgan moslashtirishni taklif etamiz. Ushbu dizaynning barchasi nafaqat ishonchli va bardoshli, balki mavjud tizimlaringizga uzluksiz integratsiyalashgan, uzoq muddatli moslashish xarajatlari va operatsion xavflarni tubdan kamaytiradigan yechimni taqdim etishga qaratilgan.

Biz siz uchun{0}}saytdagi intuitivlik va masofaviy raqamli kirishni birlashtirgan moslashuvchan monitoringni ishlab chiqdik. Saytda -tasdiqlash mumkin bo'lgan maksimal harorat yozuvlari bo'lgan katta analog terishlar tekshiruv xodimlariga holatni bir qarashda tushunish imkonini beradi. Masofadan turib, aniq LED raqamli displeylar (0,1 daraja o'lchamlari) va standart Modbus aloqasi ma'lumotlarni monitoring tizimlaringizga uzluksiz integratsiya qilish imkonini beradi. Eng muhimi, biz ko'p qatlamli nosozliklar haqida ogohlantirish mexanizmini yaratdik: harorat chegaradan oshib ketganda, qurilma bir vaqtning o'zida mahalliy ovozli/vizual signallarni va masofadan signal bilan qayta aloqani ishga tushiradi. Bu nafaqat harorat o'zgarishini istalgan vaqtda va istalgan joyda kuzatish imkonini beradi, balki nosozliklarni tezda aniqlash va anomaliyalar yuzaga kelganda javob berish imkonini beradi. Ushbu Precimeasure Winding Temperature Indicator ushbu qobiliyatning markaziy o'rinni egallaydi, bu rejadan tashqari ishlamay qolish xavfini sezilarli darajada kamaytiradi va barqaror ishlash uchun ikki qavatli kafolatni qo'shadi.

O'rash haroratini o'lchash aniqligi ±1,5% FSD (To'liq o'lchov) ga etadi va yog 'haroratini o'lchash aniqligi kritik 40-110 daraja oralig'ida ±4 daraja, harorat o'lchamlari 0,1 daraja bo'lib, aniq va ishonchli ma'lumotlarni ta'minlaydi. Bimetalik chiziqlar yuqori termal barqarorlik va driftsiz uzoq muddatli ishlash uchun maxsus issiqlik bilan ishlov berishdan o'tadi.

Uskuna 2kV AC/50Hz yuqori{2}}potentsial sinovdan (terminallardan yerga) o‘tadi, bu esa transformatorning ishlashi natijasida hosil bo‘ladigan yuqori kuchlanish shovqinlariga bardosh berishga imkon beradi. U IEC 61000-4 seriyali EMC standartlariga mos keladi, elektrostatik zaryadsizlanish va elektr tez o'tish jarayonlariga kuchli immunitetni taklif qiladi va murakkab sanoat elektromagnit muhitlarida barqaror ishlashni ta'minlaydi.

Oʻrnatilgan{0}}Oqim konvertori birligi (CCU) PT100 RTD signal kiritishini qoʻllab-quvvatlaydi va ikkita standart 4{4}}20mA signalni chiqaradi, bu esa bir vaqtning oʻzida mahalliy koʻrsatkichlar, masofaviy monitoring va boshqaruv tizimlariga ulanish imkonini beradi. Kommutator kontaktlari 5A@250V AC quvvatga ega boʻlgan potentsial{7}}boʻsh (quruq kontaktlar) boʻlib, qoʻshimcha oʻrni kuchaytirilishini talab qilmasdan oʻrta{8}}yuqori quvvatli sovutish uskunasini toʻgʻridan-toʻgʻri boshqara oladi.

Qurilma korpusi IP65 himoya darajasiga ega, sensor esa IP55 darajasiga ega. U -20 darajadan 70 darajagacha bo'lgan atrof-muhit harorati oralig'ida ishlaydi. IEC 60068 seriyali standartlariga muvofiq-past harorat (0 daraja), quruq issiqlik (70 daraja) va tebranish (10{11}}55 Gts)-, jumladan, bir nechta ishonchlilik sinovlaridan o'tib, tashqi muhit, yuqori harorat va changli muhit kabi og'ir sharoitlarga juda mos keladi.
